天馈式无线wifi工程施工规范

一、天馈式无线wifi系统：
1、天线：
1．1安装位置
天线的安装符合设计方案规定的位置。
1．2安装工艺
1．2．1若为挂墙式天线，必须牢固地安装在墙壁上，并保证天线垂直美观，不破坏室内、外整体环境效果。

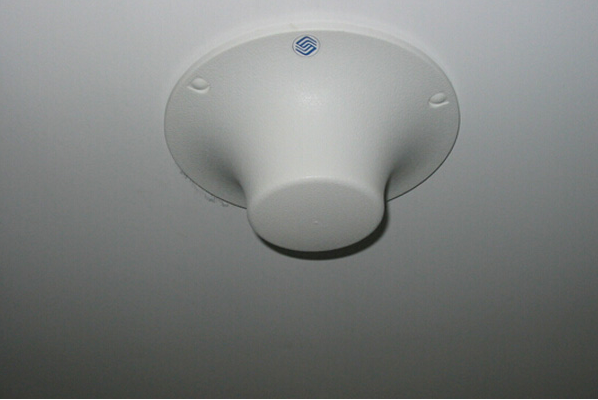

1．2．2若为吸顶式天线，可以固定安装在天花板上或天花吊顶内，保证天线水平美观，并且不破坏室内整体环境。
1．2．3安装天线时应戴干净手套操作，保证天线的清洁干净；
1．2．4天线安装在无吊顶的位置时，必须用天线支架或天线底座固定，保证天线安装牢固美观；
1．2．5对于在电梯井道内安装的天线，要用天线配件将天线牢固固定在天线支架上，天线支架的安装固定要可靠并不影响电梯运行；
1．2．6天线放置要平稳牢固，如果垂直放置，安放位置要合理美观;天线连接容易，上紧天线接头时必须先用手拧紧，然后用扳手上紧的范围在1圈内即准确到位，要作到布局合理美观，安装天线的过程中不能弄脏天花板或其他设施，摘装天花板时戴干净的白手套，室外天线的接头必须做防水处理（防水做法参见本要求密封部分），天线安装后要保证天线外观的完好和美观。
1．2．7天线与跳线的接头要求有良好接触，不能有松动现象；
1．2．8天线必须粘贴标签，天线标签粘贴在天线外圈上的来线方向，不可贴在天线正中；

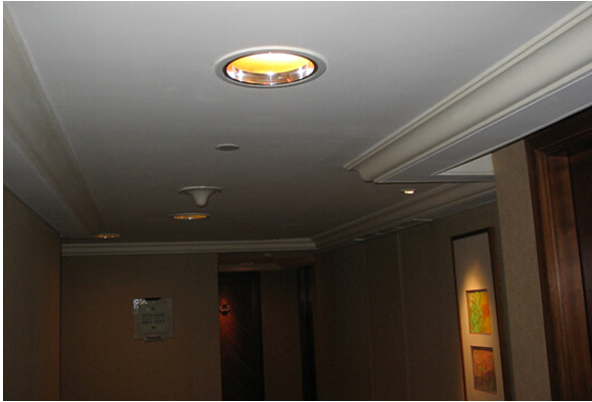

2、室内吸顶式天线布放：

3、馈线走向安装规范：
3．1馈线布放
3．1．1馈线必须按照设计方案的要求布放，要求走线牢固、美观，不得有交叉、扭曲、裂损情况。
3．1．2当馈线或跳线需要弯曲布放时，要求弯曲角保持圆滑，其弯曲角度大于90度；馈线转弯半径：7/8馈线大于125mm，1/2馈线大于75mm；
3．1．3布线的顺序和器件的摆放要根据设计图纸合理安排，避免交叉现象，做到方便检查，布局美观，如果工程现场需要对馈线套PVC管保护，固定间距为1米一个管码，第一个管码离托盘距离不大于50厘米，多根管线共同走线时，管码固定必须在同一水平线上；馈线原则上要求沿建筑的顶部边角布放，无特殊情况不得布放于墙壁中部或是其他部位，穿墙打孔也要遵循这个原则。
3．1．4平层布线时如业主要求套管的，走线要平直，在天花板上加套PVC管的馈线水平走线每1米使用相应管码或龙骨卡固定，未加套PVC管的馈线水平走线固定点间距为0.8米，绑扎后将扎带尾部剪断并及时清理，不得遗留在吊顶上。天花板内布放馈线如业主无特殊要求可以不套管保护，但必须绑扎牢固，如条件允许每1米间距安装一根吊筋用以固定馈线，馈线绑扎在吊筋上需用扎带十字交叉捆绑。如没有条件新装吊筋的情况下可借助业主已有吊筋进行绑扎，但注意尽量避开消防及强电线槽。同时布放同向多跟馈线的情况下，每根馈线在不交叉的情况下按顺序并排的绑扎在同一排吊筋上，馈线布放完后必须保持平直。电梯井道中布线必须用馈线卡固定，间距要求1.5米一个。
3．1．5走明线时必须套管，且管线布放要整齐、美观、其转弯处用软管连接每隔1米用管码固定，多条管线并行时，管码固定要整齐划一；如业主特殊要求可套金属管，1/2馈线套直径为25mm的管、7/8馈线套直径为40mm的管）。注意管码的位置、间距，加套PVC管的馈线水平固定点间距为1米，拐弯处、软管和硬管连接处应根据现场情况适当缩短固定间距，直线距离超过30cm，为保证美观，宜使用硬管。小区覆盖工程埋地馈线必须加套与馈线相同管径的镀锌铁管，埋地深度不小于50公分。（重要）
3．1．6馈线所经过的线井应为电气管井，也就是通常所指的弱电井，不能使用风管或水管管井；馈线应避免与强电高压管道和消防管道一起布放走线确保无强电、强磁的干扰；馈线在室外管井中布放会遇到多个管孔的情况，必须要求施工队遵循先左后右，先上后下的原则使用管孔，并且布放始终必须使用相同位置的管孔，不得随意使用管孔。另外管井中尽量不要布放电源线，如必须使用管井布放电源线，必须加套特殊保护管加以保护，并且切记管井内不得有电源线接头，即多台有源设备串联情况下，接头必须放到地面的室外防盗机箱中或相应的地面设备里。
3．1．7线缆不能在消防、热力、电力、通风管道及其他管线上布放、捆扎，须单独打吊筋或利用原有通风和空调系统的吊筋套管用龙骨卡固定，吊筋间距小于1.5米，吊杆尾部取齐（小于等于5cm），不允许移动、联通共用对方出资的吊杆、线槽等设施。
3．1．8馈线布放应严格避免强电、强磁干扰，距强电管线至少要保持50厘米距离并加套镀锌铁管；

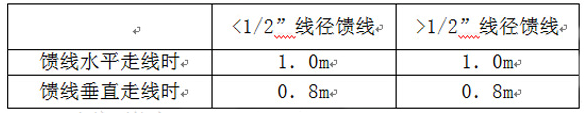

3．1．9走线管应尽量靠墙布放并高于原有建筑管线，用管码或馈线夹进行牢固固定，其固定间距如下表：

3．1．10走线不能有交叉和空中飞线的现象；
3．1．11对于地下停车场等特殊场所，馈线无法靠墙布放，又无走线架时，必须每隔1米安装一个吊杆，布线应与消防管道或排气管道保持一定距离；
2．1．12对于跨楼间或空间垂直馈线的布放，先把钢丝绳两端用膨胀挂钩、地锚、紧绳卡和调节环拉紧固定，再把馈线用挂钩或扎带固定在钢丝绳上，室外空中飞线如飞线超过20米，两端固定用角铁替代膨胀挂购以确保安全；
3．1．13禁止将馈线沿建筑物避雷网带或避雷地线捆扎在一起布放；
3．1．14室外馈线进入室内前必须有一个“滴水弯”，对于有波纹管的滴水弯底部必须剪切一个漏水口，以防止雨水沿馈线进入室内，入线口/孔必须用防火泥密封；
3．1．15在有防静电地板的交换机房、通信机房等机房布线时,馈线、地线、电源线直接在地板下布放时，各类线缆必须加套管分开布放，并按标准要求固定整齐美观；
3．1．16在无防静电地板的机房布线时，有走线架必须在走线架上布线，无走线架时则沿墙面、墙边布线，各类线缆必须加套管、线槽等，固定原则与射频走线相同；
3．1．17线缆应严格控制合理使用，损耗控制在5％；
3．1．18墙面及地面打眼后要使用相应的腻子或水泥恢复好，保证现场协调一致。

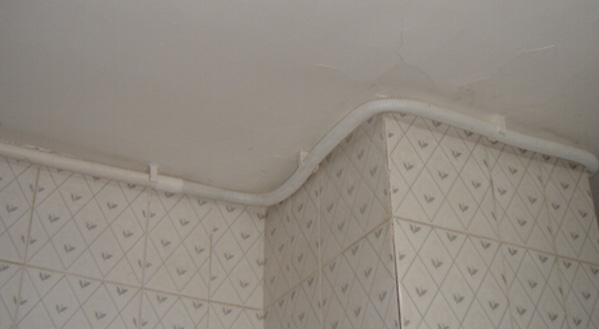

4、明线套管：




五、馈线接头：
5．1馈线接头必须安装牢固，正确使用专用的做头工具，严格按照说明书上的步骤进行，接头不可有松动，馈线芯及外皮不可有毛刺，拧紧时要固定住接头与馈线连接部拧上部，保证接触良好，保持驻波比<1．5，并做热缩处理；
5．2馈线接头与设备连接时距离馈线接头必须保持50mm长的馈线为直出后方可转弯；
5．3馈线所有接头均需套热缩管（用热缩套管时必须用热风机吹，不许用打火机或蜡烛等明火烤，且热缩管应热缩在馈线和接头连接处）；馈线套管再用白胶布进行缠绕且外露部分热缩管，便于检查；
5．4馈线接头与设备和器件连接口连接时，连接必须可靠，接头进丝顺畅，不得野蛮死扭；
5．5馈线在做头时要用专用的剪线钳，不允许用斜口钳将馈线剪断。

六、无源设备：
6．1无源器件指功分器、耦合器、合路器等器件；
6．2无源器件布局要整齐、合理、美观，无倾斜不平现象，为满足布线要求，使用跳线连接时应无交叉；

七;标识：
7．1室内分布系统应采用专用标签进行标志；
7．2室内分布系统工程内所有设备均必须粘贴标识，不影响整体环境的统一协调性，以保持整体美观；
7．3馈线两端均必须粘贴标签，以标明走线的去向与来源；标签均贴于距接头20mm处，标签绑扎要整齐划一，并书写规范、准确、清晰，标签加套蓝色外套并用扎带进行两头绑扎，并排有多个设备或多条走线时，标签必须贴在同一水平线上。
7．4在同一工程系统内不得有相同的设备序号；
7．5有源设备必须加挂警示牌；
7．6从器件到天线的馈线，标签标号粘贴时要与设计方案、现场实际相符；

八、密封：
所有室外连接点必须进行密封；
8．1室外馈线接头密封；
8．1．1用电工胶布包裹接头金属部分打底；
8．1．2用防水胶泥包裹电工胶布，并保证完全密封；
8．1．3再用电工胶布严密包裹防水胶泥；
8．2馈线上的接地点要先缠黑色塑料胶带，再用防水胶泥严密包裹，后用黑色塑料胶布包裹胶泥；
8．3室内与室外之间的走线孔/口必须用防水泥进行密封；
8．4固定主设备机架的膨胀螺栓及防盗机箱内螺丝必须用黄油进行密封防水、防锈处理；

九、附件安装：
附件是指固定功分器、耦合器用的专用固定支架及配电箱、电表、电源插座、电源保护开关、接地排、防晒、防雨棚、波分复用器等；
6．1配件箱安装位置应符合设计方案要求,其底部与地面距离1.5米，箱体要平直美观；
6.2电表、防雷插座、电源保护开关均置于配电箱内或防盗机箱内专用位置；
